  2. Centro de carga trifásico 3 Fases, 4 Hilos para interruptores QP, de 24 polos - 42 circuitos, 120/240vca, Barras de aluminio 200 Amp, Nema 1, uso interior. Incluye tapa. | S2442L3200
Tarifa Normal

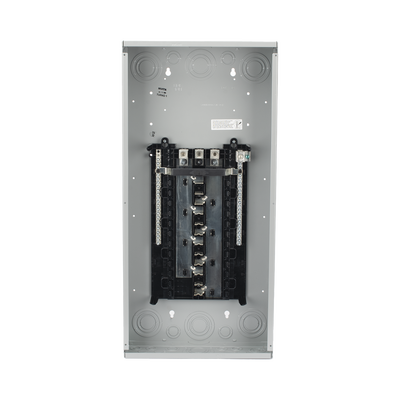

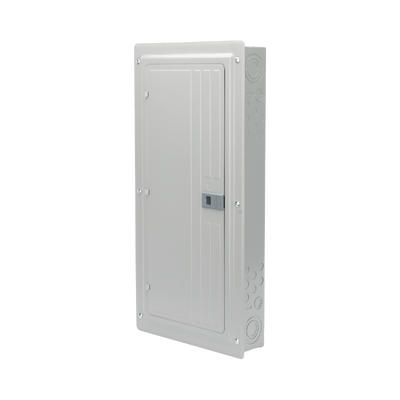

Centro de carga trifásico 3 Fases, 4 Hilos para interruptores QP, de 24 polos - 42 circuitos, 120/240vca, Barras de aluminio 200 Amp, Nema 1, uso interior. Incluye tapa. | S2442L3200

https://ssmadretierra.com/web/image/product.template/12193/image_1920?unique=d8267d4

Marca: SIEMENS
Modelo: S2442L3200
• Bus de aluminio de 200 Amp
• Hasta 42 circuitos en 24 espacios
• Voltaje de operación 120/240 Vca
• Nema 1, uso interior
• 3 Fases, 4 Hilos
• Compatibilidad con interruptores QP, QPH, HQP

$ 10,680.85 más IVA 10680.85 MXN $ 10,680.85

Stock disponible: 7.0

$ 10,680.85

    Esta combinación no existe.

    Características Principales

    • Tipo: Centro de carga trifásico
    • Configuración: 3 Fases, 4 Hilos
    • Capacidad: 24 polos - 42 circuitos
    • Voltaje: 120/240V AC
    • Material de barras: Aluminio
    • Corriente nominal: 200 Amp
    • Protección: Nema 1
    • Aplicación: Uso interior

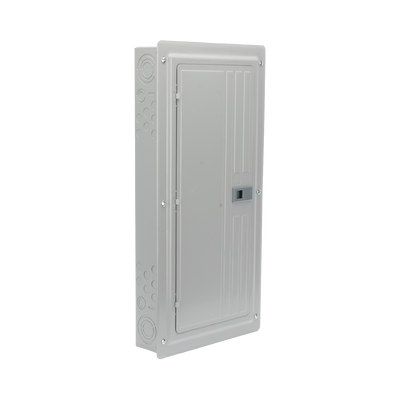

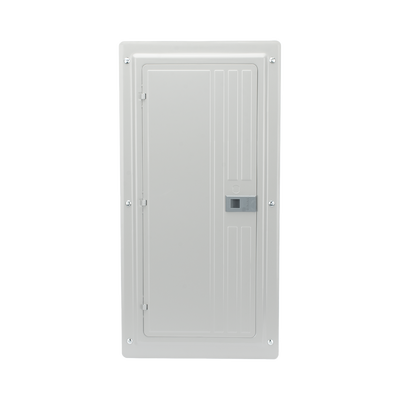

    • Incluye: Tapa

    Especificaciones Técnicas

    • Normas: UL 489, CSA C22.2 No. 5-16, NMX-J-266-ANCE
    • Calibración: 50°C
    • Aplicación interruptores: QP, QPH, HQP
    • Conexión de cables: #14 - #10 AWG Cu (15-20A), #12 - #10 AWG Al (15-20A), #10 - #8 AWG Cu (25-35A), #10 - #6 AWG Al (25-35A), #8 - #6 AWG Cu (40-50A), #8 - #4 AWG Al (40-50A), #6 - #4 AWG Cu (55-60A), #6 - #4 AWG Al (55-60A)
    • Dimensiones: 23 1/8' (altura) x 31 1/8' (ancho) x 3' (profundidad)
    Interruptores Compatibles
    • QP: 1-2 polos, 10A-125A
    • QPH: 1-2 polos, 10A-125A
    • HQP: 1-2 polos, 10A-125A
    Accesorios Disponibles
    • ECPLD1 - Shunt Trip 120VAC
    • ECPLD1R - Shunt Trip 24VAC
    • ECQLD4 - Switching Neutral
    • ECQTH2 - Handle Tie 1P
    • ECQTH3 - Handle Blocking Device
    Aplicaciones
    • Distribución de energía eléctrica
    • Instalaciones industriales
    • Sistemas de distribución comercial
    • Control de circuitos trifásicos

    Clasificaciones de Interrupción UL

    • QP: Hasta 10kA
    • QPH: Hasta 22kA
    • HQP: Hasta 65kA

    Conexiones de Cable

    • 15-20A: #14 - #10 AWG Cu
    • 25-35A: #10 - #8 AWG Cu
    • 40-50A: #8 - #6 AWG Cu
    • 55-60A: #6 - #4 AWG Cu
    • 70-100A: #4 - #3 AWG Cu
    • 110-125A: #2 - #1/0 AWG Cu
    Aplicaciones Especiales
    • HID 15-30A
    • No-Noise 50-60A
    • Switching Neutrals 15-100A
    Certificaciones
    • UL 489
    • CSA C22.2 No. 5-16
    • NMX-J-266-ANCE
    Dimensiones
    • Altura: 23 1/8'
    • Ancho: 31 1/8'
    • Profundidad: 3'

    Condiciones de Operación

    • Temperatura de operación: -20°C a 70°C
    • Humedad: 5% a 95% RH sin condensación
    • Altitud: Hasta 2000 msnm

    Compatibilidad

    • Interruptores compatibles: QP, QPH, HQP
    • Accesorios: Shunt Trip, Switching Neutral, Handle Tie
    • Conexión de aluminio: Hasta 6 AWG
