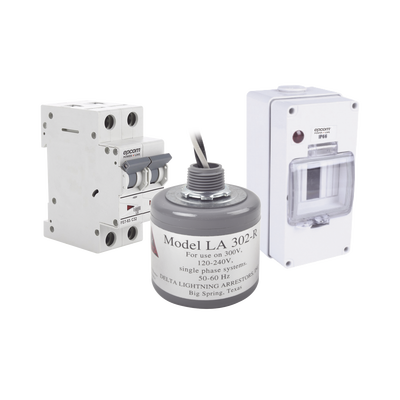

Kit de Centro de Carga Para Corriente Alterna, Breaker de hasta 400 Vca de 32 A con Supresor de Picos Transitorios. | PL32ACA
Marca: EPCOM POWERLINE
Modelo: PL32ACA
• Supresor de picos transitorios con varistor de óxido de silicio
• Pastilla térmica 400 VCA, 32 A, 2 polos
• Ideal para sistemas fotovoltaicos de interconexión inversor-centro de carga
• Protección AC con respuesta de 5 nanosegundos
• Diseño compacto para tableros de distribución eléctrica
• Kit completo con LA302R, NXB632PC32 y F56CB4N
Descripción General
El KIT es recomendado para uso en sistemas fotovoltaicos en protección de corriente alterna, la principal aplicación son los sistemas de interconexión entre el inversor y el centro de carga. La pastilla térmica es de 400 Vca, 32 A, de 2 polos, donde se pretende proteger 2 fases o una fase y un neutro.
El trabajo eléctrico es peligroso, las malas conexiones pueden provocar incendios, lesiones o la muerte, una instalación eléctrica solo debe ser realizada por profesionales calificados.
Cuando exista una descarga en la red eléctrica el supresor recibirá el daño, cuando la descarga sea de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico, realizando su máxima función de bloqueo protegiendo el circuito.
Use este restrictor de picos de voltaje en corriente alterna antes de su inversor. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.
Conecte los cables negros en las pastillas térmicas empalmandolos con las 2 fases que van al inversor, el cable blanco llevelo a neutro-tierra física.
También lo puede usar en un tablero de distribución para protección de equipos electrónicos.
Diagrama de Conexión
Video Instructivo
