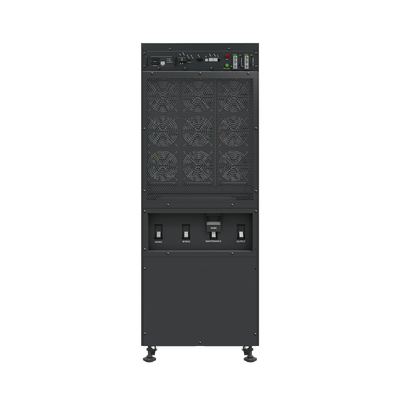

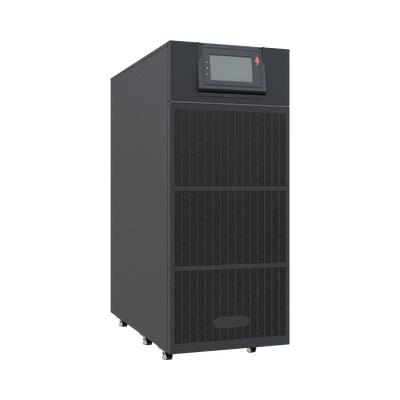

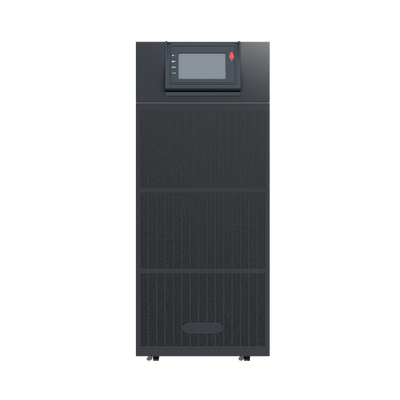

UPS Trifásico de 100 kVA/100 kW, Topología Online Doble Conversión, Voltaje de 208/220 Vca de L-L | LP100KYDC
Marca: LINKEDPRO BY EPCOM
Modelo: LP100KYDC
• Sistema modular configurable en redundancia N+N o N+1
• Módulos de 10kVA/10kW con altura de 2U
• Tecnología de doble conversión para protección ininterrumpida
• Pantalla LCD táctil de 7' para control intuitivo
• Gestión remota con RMCard205 preinstalada
• Factor de potencia de salida 1.0 para alta eficiencia
Características Principales
- Tecnología Avanzada:
- UPS trifásico sin transformador
- Inversor de 3 niveles con eficiencia de hasta 94%
- Compatible con generadores gracias a su función Power Walk-In
- Alta Confiabilidad:
- Amplio rango de voltaje de entrada 132–275 Vac (sin reducción de potencia a partir de 176 Vac)
- Tiempo de transferencia cero (0 ms) en cambios de red a batería o a bypass
- Factor de potencia de entrada ≥0.99 y distorsión armónica (THDi) ≤3%
- Capacidad de Expansión:
- Función de paralelismo redundante de hasta 6 unidades
- Soporta baterías compartidas entre UPS conectados en paralelo
- Configuración Flexible de Batería:
- Admite configuraciones de 16 a 26 baterías por grupo
- Corriente de carga hasta 80A, ideal para respaldo prolongado
- Gestión Inteligente:
- Interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, LBS, relés opcionales
- Pantalla LCD remota y sistema de monitoreo avanzado
- Alta Adaptabilidad de Carga:
- Factor de potencia de salida 1.0
- Soporta cargas desequilibradas, inductivas o capacitiva sin pérdida de rendimiento
Especificaciones Técnicas
- Entrada:
- Voltaje nominal: 208/120V o 220/127V (3Ph+N+PE)
- Rango de voltaje: 132–275 Vac para carga al 100%
- Frecuencia: 40–70 Hz (auto detección 50/60 Hz)
- THDi: ≤3%
- Factor de potencia: ≥0.99
- Salida:
- Voltaje: 208/120V o 220/127V (3Ph+N+PE)
- Regulación: ±1%
- Frecuencia: 50/60 Hz ±0.02% (modo batería)
- Factor de cresta: 3:1
- THDv: ≤2% (carga lineal), ≤5% (no lineal)
- Sobrecarga: Hasta 150% por 1 minuto, >150% durante 1.2s (protección)
- Baterías:
- Configuración: 16–26 baterías (configuración estándar: 20 piezas)
- Corriente de carga máxima: 80A
- Voltaje: ±96 a ±156 Vdc (según número de baterías)
- Ambiente:
- Temperatura operativa: 0 a 40 °C
- Humedad: 0–95% sin condensación
- Altitud: <1000 m (derating >1500 m)
- Ruido: <68 dB
- Físico:
- Dimensiones (An×Prof×Alt): 600 × 850 × 1600 mm
- Peso neto: 321 kg
- Certificaciones:
- Seguridad: UL1778, CSA 22.2-107.3-14
- EMC: FCC Part 15 Subpart B, ANSI C63.4 2014
- Energía: Energy Star 2.0
Notas Importantes
- Equipo no incluye banco de baterías externo ni baterías internas, se deben cotizar por separado, consultar con departamento de ingeniería modelo y cantidad adecuada.
- Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
- Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
- El equipo es tipo torre, no es posible montarlo en rack.
- Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.).
