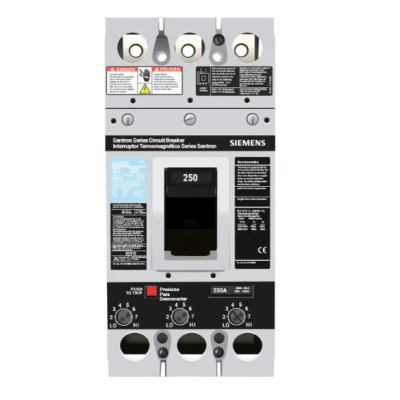

Interruptor Termomagnético 600V 3X250A, Con zapatas principales. | FXD63B250L
Marca: SIEMENS
Modelo: FXD63B250L
• 600V CA 3 polos 250A con zapatas principales
• Calibrado para 40°C sin derating
• Capacidad interruptiva 35kA a 480V CA
• Rango de temperatura -10°C a 40°C
• Zapatas de compresión para cables 350kcmil Cu/Al
• Bobina de disparo S06ED60 (600V CA)
Características Principales
- 600V CA
- 3 Polos
- 250A
- Con zapatas principales
- Calibrado para 40°C sin derating
- Para montaje en gabinete N1 y N3R
Normas y Clasificaciones
- UL 489
- Clasificado para uso HACR
- Rango de temperatura de operación: -10°C a 40°C
- Listado UL para aplicaciones de alimentación reversibles
Dimensiones
- Ancho: 4.5 pulgadas
- Alto: 9.5 pulgadas
- Profundidad: 4 pulgadas
- Profundidad con mango: 5.25 pulgadas
Capacidad Interruptiva
- 35kA en 480V CA
- 22kA en 600V CA
- 30kA (2P) en 250V CC
- 18kA (3P) en 250V CC
Características Eléctricas
- Voltaje de control: 24, 120, 240, 277, 480, 600 VCA y 12, 24, 48, 125, 250 VDC
- Frecuencia: 400Hz
Accesorios
- Bobina de disparo S06ED60 (600VCA)
- Bobina de mínima tensión U08FD60 (600VCA)
- Contactos auxiliares A01FD64 (480VCA)
- Contactos de alarma B00FD64 (480VCA)
- Zapatas de compresión para cables de 350kcmil Cu/Al
Ajuste de Disparo Instantáneo
- Rango alto: 1900-2500A
- Tolerancia: ±20%
- 5-7 veces la corriente nominal
Terminales
- Calibre del cable: #10-1/0 AWG Cu/Al
- Zapatas de compresión para 350kcmil Cu/Al
- Conexión de tornillos (deben pedirse por aparte)
Peso
- 10.0 lbs (4.54 kg) para 3 polos
