Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615 | 390081

Características Principales

• Tarjeta adaptadora para iluminación eficiente
• Cable conector compatible con manguera LED
• Compatible con barreras FAAC 615
• Compatibilidad con manguera LED roja FAAC
• Accesorios adicionales disponibles por separado

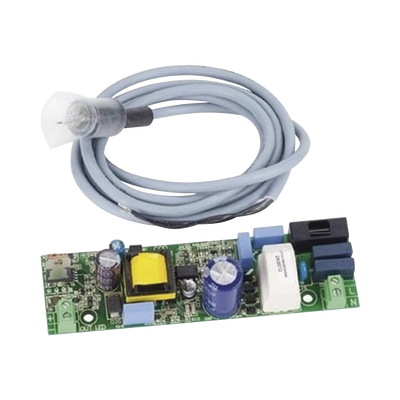

Contenido del Kit

• 1 x Tarjeta adaptadora para iluminación
• 1 x Cable conector para manguera led

Accesorios Adicionales

• 390993 Manguera led FAAC color rojo

Compatibilidad

• FAAC 615
• 1049062

Precauciones de Instalación

• Antes de realizar conexiones, quitar la alimentación eléctrica
• Usar interruptor magnetotérmico diferencial con umbral adecuado
• Separar cables de alimentación de cables de mando y seguridad
• Usar vainas separadas o cable blindado con blindaje a masa

Prueba de la Automación

• Verificar funcionamiento correcto después de programación
• Comprobar intervención correcta de dispositivos de seguridad
• Realizar comprobación de diodos de señalización
• Verificar estado de los finales de carrera

Programación de Lógicas

• 1 Presión: Lógica B/C (Mixta B/C)
• 2 Presiones: Lógica B (Semiautomática B)
• 3 Presiones: Lógica C (Presencia Operador)
• 4 Presiones: Lógica EP (Semiautomática paso-paso)
• 5 Presiones: Lógica AP (Automática paso-paso)
• 6 Presiones: Lógica P (Aparcamiento)
• 7 Presiones: Lógica A (Automática)

Dimensiones y Componentes

• Conector J1: Regleta de bornes entradas y alimentación accesorios
• Conector J2: Conector para receptor radio
• Conector J3: Selección funcionamiento 596 ó 615
• Conector J4: Regleta de bornes motor 596
• Conector J5: Regleta de bornes alimentación 230Vac
• Conector J6: Final de carrera de apertura (N.C.)
• Conector J7: Mando OPEN (para basculante)
• Conector J8: Regleta de bornes destellador o luz de cortesía
• Conector J9: Final de carrera de cierre (N.C.)

Declaración CE de Conformidad

El equipo electrónico 596/615BPR cumple con los requisitos esenciales de seguridad de las siguientes directivas:

• Directiva 73/23/CEE y modificaciones 93/68/CEE
• Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE

Fabricante: FAAC S.p.A. - Via Benini, 1 - 40069 Zola Predosa BOLONIA - ITALIA

Notas Adicionales

• Producto sometido a ensayos en configuración típica FAAC
• FAAC se reserva derecho de modificar el producto sin previo aviso
• Las ilustraciones son referenciales, no contractuales
• Las especificaciones pueden variar según actualizaciones técnicas

Identificación de Componentes

• F2: Protección accesorios
• J2: Conector para receptor radio
• SW1: Tecla programación
• DL1: Diodos de señalización
• TF1: Transformador
• F1: Protección motor 6,3A - 250V

Funcionamiento con Sensores

• En apertura: parada inmediata con sensor activo
• En cierre: deceleración de 4 seg. con sensor activo
• Modo 615: deceleración la mitad del tiempo estándar
• Sin finales de carrera: solo tiempo de trabajo configurado

Aprendizaje de Tiempos

• Tiempo de trabajo: 0-10 min (pasos de 2.5 seg)
• Tiempo de pausa: 0-5 min (pasos de 1.5 seg)
• Proceso de aprendizaje con SW1 y finales de carrera
• Confirmación con diodos de señalización

Funcionamiento con Receptoras

• Conector J2 compatible con receptoras bicanal RP2
• Receptoras monocanal RP controlan solo OPEN
• Control directo de OPEN y CLOSE con radiomando

Indicadores LED

• DL1: Indica lógica seleccionada con destellos
• OP-A: Mando activo/inactivo
• CLOSE: Mando activo/inactivo
• SAFE: Dispositivos de seguridad libres/ocupados
• STOP: Mando inactivo/activo
• FCA: Final de carrera apertura libre/ocupado
• FCC: Final de carrera cierre libre/ocupado

Activación/Desactivación Predestello

• Activación: Mantener STOP abierto, presionar SW1 y cerrar STOP
• Desactivación: Mantener STOP abierto, presionar SW1 y cerrar STOP
• Destellador se activa 3 segundos antes del movimiento

Funcionamiento por Lógicas

• Lógica EP: Parada en Stop, cierre automático
• Lógica A: Apertura automática transcurrido el tiempo de pausa
• Lógica P: Funcionamiento en aparcamiento
• Lógica C: Operación con presencia continua
